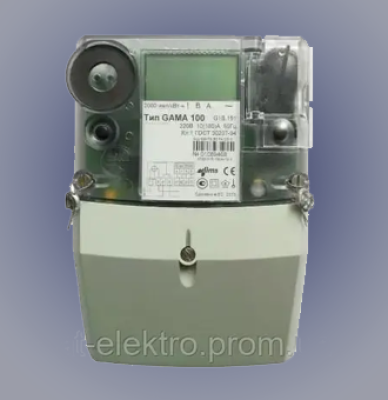

Лічильник електроенергії GAMA100 G1B.151.320.F3.B2.P4.C310.V1

Опис

Однофазний електронний лічильник електричної енергії серії GAMA100 G1B.151.320.F3.B2.P4.C310.V1

Лічильник вимірює:

• Облік активної електроенергії споживання генерація (А+ А-)
• збереження профілів навантажень
• вимірювання миттєвих значень
• наявність вільно програмованих каналів
• 12 сезонів 4 тарифи
• інтерфейс RS485
• РКІ з підсвічуванням

Цей лічильник підходить для "зеленого" тарифу.

Лічильник прямого підключення призначений для вимірювання електричної енергії в однофазній мережі змінного струму 220В побутових та промислових споживачів.
Прилад обліку має однотарифний та багатотарифний варіант виконання.
Він може бути включений до складу АСКОЕ за допомогою зовнішніх модулів зв'язку через інтерфейс RS-485.
Лічильник вимірює |A|, A+ A-| .

Додатково прилад обліку виконує такі функції:

• реєструє максимальне значення потужності за добу, місяць
• миттєві значення струму, напруги, частоти
• формує профілі навантаження
• фіксує та зберігає інформацію про події в журналі

• Технічні характеристики

  Клас точності:
  для активної енергії	1 (ДСТУ EN 62053-21)
  Номінальна величина напруги Uном:	230
  Діапазон робочої напруги, % Uном:	-10... +10
  Допустимі межі коливання напруги, % Uном:	-20... +15
  Базовий (максимальний) струм A:	5(80)
  Порог чутливості, % Iб:	0.4
  Номінальна частота, Гц:	50, ±1
  Потужність, ВА:
  у ланцюгах напруги	не більш ніж 1.5 (1.2 Вт)
  у ланцюгах струму (I = Iб)	не більш ніж 0.03
  Константа лічильника, імп/кВт година:	2000
  Кількість вимірювальних елементів:	1
  Внутрішній годинник (ДСТУ EN 62054-21):
  похибка	< 0.5 с/24час, (T=23°C), 0.15 с/°C/24 год
  джерело резервного живлення	літієва батарея
  безперервна робота тільки від резервного живлення	не менше10 років
  Функції тарифного модуля
  кількість тарифів	програмується (T1...T4)
  термін зберігання даних при відключеному живленні	не менше 20 років
  Інтерфейси:
  оптичний зв'язок	IEC 62056-21
  електричний зв'язок - RS485	IEC 62056-21
  Клас захисту корпусу:	II (ДСТУ EN 62052-11)
  Механічна середовище:	Клас M1
  Електромагнітне середовище:	Клас E2
  Ізоляція (ДСТУ IEC 60060-1):
  змінна напруга, кВ	4 (50 Гц, 1 хв)
  імпульсна напруга, кВ	6 (1.2/50 мс)
  Чутливість магнітного поля:
  дія постійним магнітним полем, мТл	не більше 300 (датчик струму - шунт)
  дія електромагнітним ВЧ полем, В/м	не більше 33 (без навантаження) не більше 12 (з навантаженням)
  Захист від пилу та води:	IP54
  Діапазон температури:
  робоча температура	- 40 … +70°C
  гранична температура	- 40 … +70°C
  температура зберігання	- 40 … +80°C
  Діапазон вологості, %:	0 … 95
  Вага, кг:	0.6
  Габаритні розміри, мм:
  з кришкою клемної колодк	180 × 130 × 65
  Термін служби, років:	24
  Між перевірочний інтервал, років:	16

• Кодировка модификаций счетчика

  G1B.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  • xxx - номинальное значение тока, напряжения, частоты
  • Fx - дополнительные программируемые функции
  • Bx - функции пломбируемой кнопки
  • Px - резервный источник питания
  • Cxxx - вводы/выводы, устройства связи
  • Vx - разделение цепей тока и напряжения

  G1B.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  G1x.	x	x	x	счетчик GAMA 100
  B				тарифи, РКІ, |A|, A+ A-
  	1			Класс точности 1.0 (ДСТУ EN 62053-21:2015)
  		5		1 измерительный элемент, двухпроводный
  		6		2 елементи, двопровідний
  				Соотношение базового к максимальному току
  			1	1:10 (базовый ток 10А)



  G1M.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  x	x	x	ток, напряжение, частота
  3			базовый ток 10А
  	2		номинальное напряжение 230В
  		0	номинальная частота 50 Гц



  G1M.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  Fх	дополнительные функции
  F3	активная энергия (|A|)



  G1M.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  Bx	функции пломбируемой кнопки
  B2	разблокировка связи для функции параметризации



  G1M.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  Px	резервный источник питания
  P4	оністр, замінена батарея під кришкою, що пломбується



  G1M.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  Cx	x	x	входы/выходы, устройства связи
  С3			оптический порт (Ir), RS485
  	0		без S0 вывода
  		0	без управляющего реле



  G1M.xxx.xxx.Fx.Bx.Px.Cxxx.Vx

  Vx	разделение цепей тока и напряжения
  V1	цепи тока и напряжения неразделённые (измерительный элемент - шунт)
