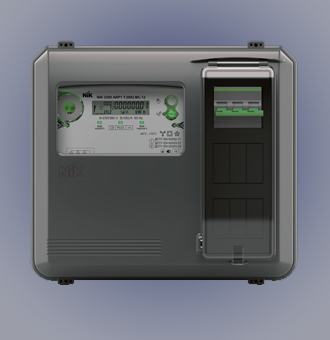

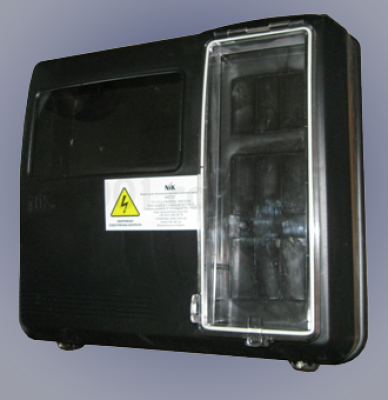

Шафа зовнішньої установки DOT.3-1
Опис
Шафа зовнішньої установки DOT.3-1 універсальна для однофазних лічильників
Шафа одномісна для лічильників електричної енергії.
Шафа призначена для зовнішнього встановлення однофазного лічильника електричної енергії змінного струму напругою до 400 В, для захисту приладу від механічних пошкоджень, недопущення крадіжки електричної енергії, захисту лічильника від пилу та атмосферних опадів.
Призначений для приладів класу захисту від пошкодження електричним струмом II.
Ступінь захисту шафи відповідає IP 54 за ГОСТ 14254
Корпус виготовлений зі стійкого до займання матеріалу.
Шафа має універсальні кріплення для монтажу лічильника на три гвинти-саморіза, кріплення на DIN-рейку, а також для монтажу та кріплення іншого обладнання в середині шафи (автоматичних вимикачів, гофрованої труби та кабелю).
Конструкція ящиків дає змогу встановити один або два автоматичні вимикачі в спеціальні відсіки керування автоматичними вимикачами, також дає можливість пломбування ящика.
Конструкція корпусу дає змогу зчитувати дані з лічильника через оглядове вікно, не відкриваючи кришки.
Виконання ящика (Опуклий) | DOT.3-1 | DOT.3-1B |
Тип встановлюваного лічильника | 1-фазний | 3-фазний |
Максимальна кількість лічильників, що встановлюються в один ящик |
1 | 1 |
Робоча температура | -40 … +85 °С | -40 … +85 °С |
Рівень електричної ізоляції | 4 кВ | 4 кВ |
Середній термін служби | 25 років | 25 років |
Гарантійний термін експлуатації | 3 роки | 3 роки |
Вага, не більше | 1,2 кг | 1,2 кг |
Габаритні розміри | 280х305х117 мм | 280х305х167 мм |
