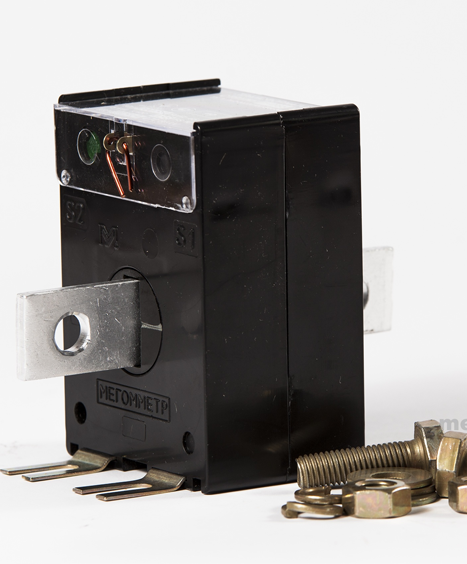

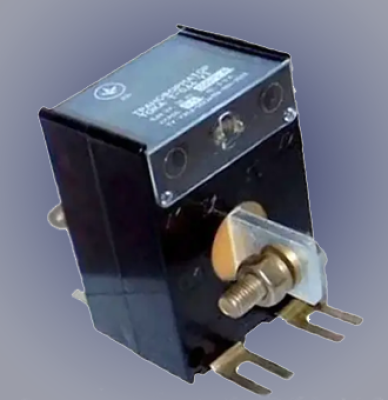

Трансформатор струму Т-0,66 Т-0,66А клас 0,5S

Виробник : Мегомметр
Трансформатор струму Т-0,66 Т-0,66А клас 0,5S
Доступність товара :
Під замовлення
Номінальний струм первинної обмотки, А

Опис

Трансформатори струму Т-0,66;  Т-0,66А призначені для передачі сигналу вимірювальної інформації приладам вимірювання, автоматики, сигналізації та керування в електричних колах змінного струму частотою 50 Hz або 60 Hz.

Трансформатори струму Т-0,66; Т-0,66А відповідають вимогам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки, затвердженого постановою Кабінету Міністрів України від 13.01.2016 № 94.

Трансформатори струму Т-0,66 з номінальною силою первинного струму більше 300 А та трансформатори струму Т-0,66А всіх конструктивних виконань відповідають вимогам ДСТУ EN 61869-1, ДСТУ EN 61869-2 (навантага вторинної обмотки перебуває в діапазоні від 25% до 100% значення номінального навантаження).

Трансформатори струму Т-0,66 з номінальною силою струму до 300 А включно (крім трансформаторів струму із осереддям з аморфного сплаву) виготовлено  у відповідності до технічної специфікації виробника (навантага вторинної обмотки перебуває в діапазоні від 75% до 100 % значення номінальної навантаги).

Технічні характеристики

Тип, варіант
конструктивного виконання

Номінальна первинна
сила струму, А

Номінальна вторинна
сила струму, А

Клас
точності

Найвища
напруга, kV

Т-0,66

5,10,20, 30, 40, 50,75,100,

150,200, 250, 300, 400, 500,600

5 0,2; 0,5S;

0,5; 1

0,72

Т-0,66А*

400, 500, 600
Т-0,66А**

5, 10, 20, 30, 40, 50, 75,
100, 150, 200, 250, 300

* – на вимогу споживача можливе виготовлення трансформаторів із сердечником з аморфного сплаву.

** – трансформатори із сердечником з аморфного сплаву.

Номінальне вторинне навантаження з коефіцієнтом потужності  соsj2 = 0,8  5 V×А.

Умови експлуатації:

  • температура навколишнього повітря від мінус 45 °С до плюс 40 °С;
  • відносна вологість повітря до 98 % при температурі плюс 25 °С.

Маса, не більше 1,3 kg.

Кріплення трансформаторів струму можливо за допомогою пластин, які входять у комплект поставки або за допомогою Din-рейки, що поставляється по окремому замовленню.

Міжповірочний інтервал:

  • трансформаторів Т-0,66 – 5 років;
  • трансформаторів Т-0,66А – 16 років.

Виконання

Розмір шини, IxС, мм

Матеріал шини

Поворот шини навколо поздовжньої осі

50/5

15х1,5

Мідь

75/5

15х1,5

Мідь

100/5

15х1,5

Мідь

150/5

15х2

Мідь

200/5

22х2

Мідь

200/5

25х5

Алюміній

+

250/5

25х6

Алюміній

+

300/5

25х6

Алюміній

+

400/5

25х8

Алюміній

+

500/5

25х8

Алюміній

+

600/5

25х8

Мідь

+

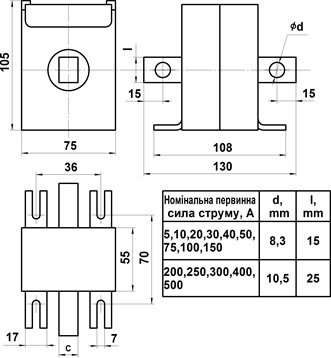

Габаритні, установчі та приєднувальні розміри трансформаторів Т-0,66; Т-0,66А

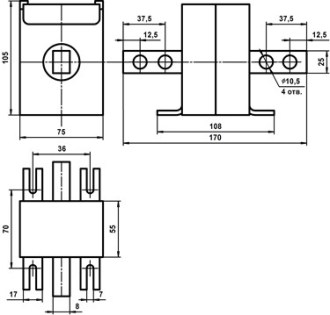

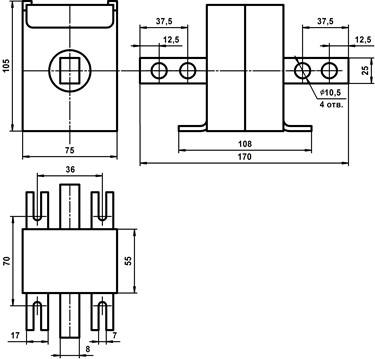

Габаритні, установчі та приєднувальні розміри трансформаторів Т-0,66; Т-0,66А

з первинним струмом 600 А

У трансформаторах Т-0,66; Т-0,66А виконань 200/5, 250/5, 300/5, 400/5, 500/5, 600/5 А шина встановлюється в будь-якому положенні, відносно поздовжній осі. Трансформатор виконання 200/5 А, з установкою шини у вертикальному положенні, виготовляється по окремому замовленню.
