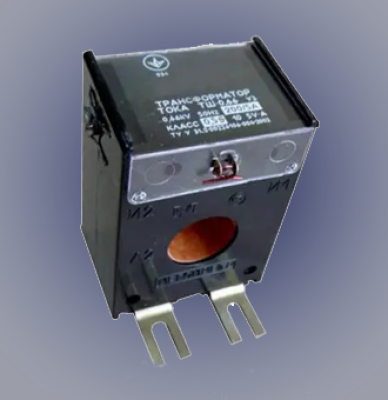

Трансформатор струму ТШ-0,66 600/5А клас 0,5S
Опис

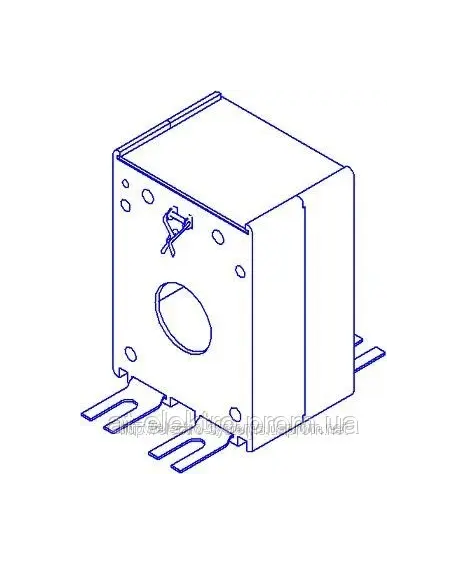

Трансформатор струму ТШ-0,66 600/5А клас 0,5S
Трансформатори струму ТШ-0,66; ТШ-0,66А призначені для передачі сигналу вимірювальної інформації приладам вимірювання, автоматики, сигналізації та керування в електричних колах змінного струму частотою 50 Hz або 60 Hz.
Трансформатори струму ТШ-0,66; ТШ-0,66А відповідають вимогам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки, затвердженого постановою Кабінету Міністрів України від 13.01.2016 № 94.
Трансформатори струму ТШ-0,66 з номінальною силою первинного струму більше 300 А та трансформатори струму Т-0,66А всіх конструктивних виконань відповідають вимогам ДСТУ EN 61869-1, ДСТУ EN 61869-2 (навантага вторинної обмотки перебуває в діапазоні від 25% до 100% значення номінального навантаги).
Трансформатори струму ТШ-0,66 з номінальною силою струму до 300 А включно (крім трансформаторів струму із осереддям з аморфного сплаву) виготовлено у відповідності до технічної специфікації виробника (навантага вторинної обмотки перебуває в діапазоні від 75% до 100 % значення номінальної навантаги).
Трансформатори струму ТШ-0,66; ТШ-0,66А (без шини, з отвором під шину), встановлюються на шини розподільних пристроїв споживачів.
Технічні характеристики
Тип, варіант |
Номінальна первинна
сила струму, А |
Номінальна вторинна
сила струму, А |
Клас
точності |
Найвища |
ТШ-0,66 |
200, 250, 300, 400, 500,600 | 5 | 0,2; 0,5S;0,5; 1 | 0,72 |
ТШ-0,66А* |
400, 500, 600 |
|||
ТШ-0,66А** |
150, 200, 250, 300 |
|||
* – на вимогу споживача можливе виготовлення трансформаторів із сердечником з аморфного сплаву.
** – трансформатори із сердечником з аморфного сплаву. |
Номінальне вторинне навантаження з коефіцієнтом потужності соsj2 = 0,8 5 V×А.
Умови експлуатації:
- температура навколишнього повітря від мінус 45 °С до плюс 40 °С;
- відносна вологість повітря до 98 % при температурі плюс 25 °С.

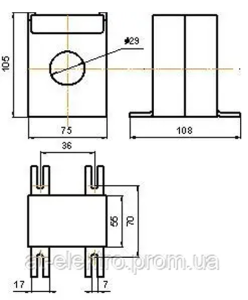

Маса, не більше 1,3 kg.
Кріплення трансформаторів струму можливо за допомогою пластин, які входять у комплект поставки або за допомогою Din-рейки, що поставляється по окремому замовленню.
Міжповірочний інтервал:
- 5 років - 0.66 к.т. 0,5
- 5 років - 0,66 к.т. 0.5S
- 16 років - 0,66А к.т.0.5S (з індексом «А» - 16-ти річний міжповірочний інтервал)
