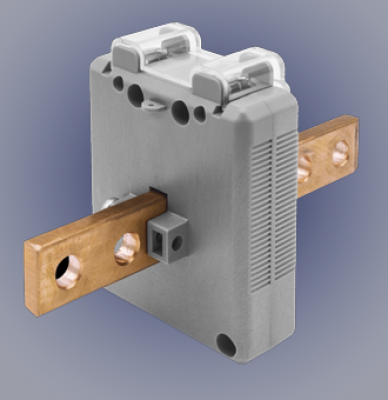

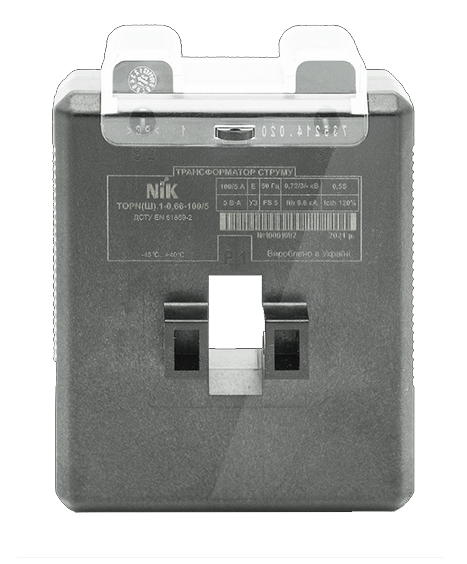

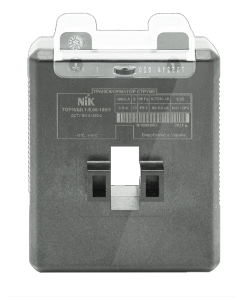

Трансформатор струму TOPN(Ш).1-0,66 100-600

Виробник : НІК-ЕЛЕКТРОНІКА
Трансформатор струму TOPN(Ш).1-0,66-(150/5 200/5 300/5 400/5)-1 16 років повірки
Ціна1020,00 ₴
Ціна / кг:
Номінальний струм первинної обмотки, А

Опис

TOPN(Ш).1-0,66-(150/5 200/5 300/5 400/5)-1 призначений для передачі сигналу вимірювальної інформації вимірювальних приладів та пристроїв в установках змінного струму.

  • Для виготовлення використовуються нанокристалічні метали;
  • Міжповірочний інтервал 16 років;
  • IEC 60044-1;
  • Клас точності 0,5S;
  • Лазерне маркування корпусу;
  • Прозора кришка, що пломбується, вторинних ланцюгів;
  • Робочий діапазон температури від -45 °С до +40 °С;
  • Виконання трансформаторів з поворотною шиною;
  • Кліматичне виконання і категорія розміщення за ГОСТ 15150: У3;
  • Виробник: ТОВ "НІК-Електроніка".
Номінальна напруга 0,66 кВ
Найбільша робоча напруга 0,72 кВ
Рівень ізоляції 3 кВ
Номінальний первинний струм 100 … 2000 А
Номінальний вторинний струм 5 А
Номінальна частота 50 Гц
Номінальне навантаження (cosφ = 0,8) 5 ВА
Клас точності 0,5 S
Коефіцієнт безпеки приладів FS 5
Термічний клас ізоляції E
Міжповірочний інтервал 16 років
Робочий діапазон температури -45 … +40 °С



Виконання Маса без шини, без кріплень Матеріал Маса шини* Розміри шини
100/5 550 г Алюміній 60 г 125х25 мм
150/5 450 г Алюміній 60 г 125х25 мм
200/5 380 г Алюміній 60 г 125х25 мм
300/5 310 г Алюміній 60 г 125х25 мм
400/5 260 г Алюміній 60 г 125х25 мм
500/5 270 г Мідь 270 г 170х25 мм
600/5 260 г Мідь 270 г 170х25 мм
