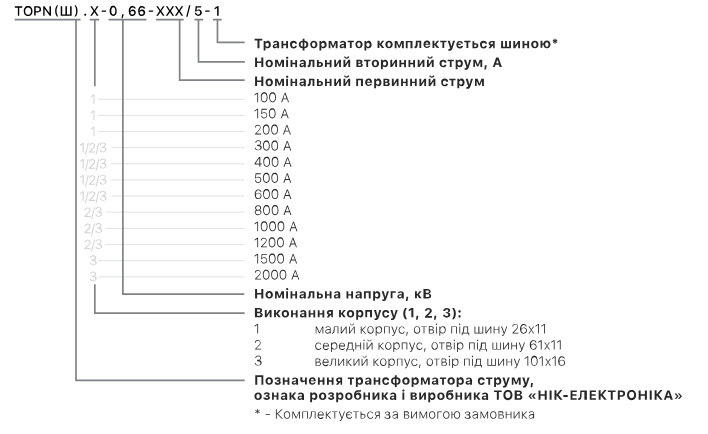

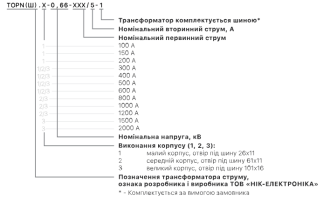

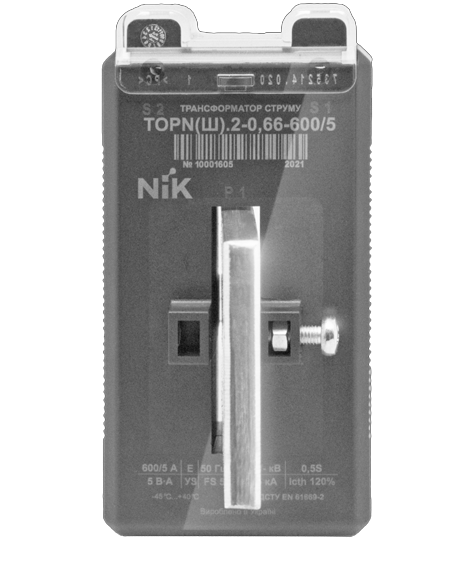

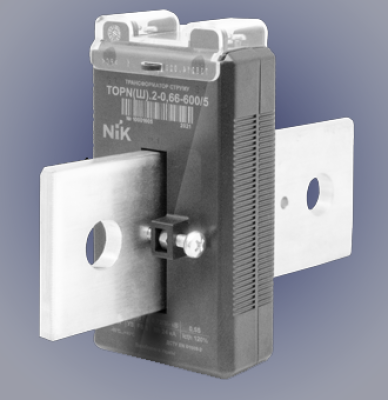

TOPN(Ш).1-0,66-( 400/5 500/5)-1 призначений для передачі сигналу вимірювальної інформації вимірювальних приладів та пристроїв в установках змінного струму.
Номінальна напруга | 0,66 кВ |
Найбільша робоча напруга | 0,72 кВ |
Рівень ізоляції | 3 кВ |
Номінальний первинний струм | 100 … 2000 А |
Номінальний вторинний струм | 5 А |
Номінальна частота | 50 Гц |
Номінальне навантаження (cosφ = 0,8) | 5 ВА |
Клас точності | 0,5 S |
Коефіцієнт безпеки приладів FS | 5 |
Термічний клас ізоляції | E |
Міжповірочний інтервал | 16 років |
Робочий діапазон температури | -45 … +40 °С |
Виконання | Маса без шини, без кріплень | Матеріал | Маса шини* | Розміри шини |
300/5 | 310 г | Алюминий | 60 г | 125х25x8 мм |
400/5 | 260 г | Алюминий | 60 г | 125х25x8 мм |
500/5 | 270 г | Медь | 270 г | 170х25x8 мм |
600/5 | 260 г | Медь | 270 г | 170х25x8 мм |
800/5 | 410 г | Алюминий | 220 г | 180х60x8 мм |
1000/5 | 430 г | Алюминий | 215 г | 180х60x8 мм |
1200/5 | 440 г | Медь | 705 г | 180х60x8 мм |
