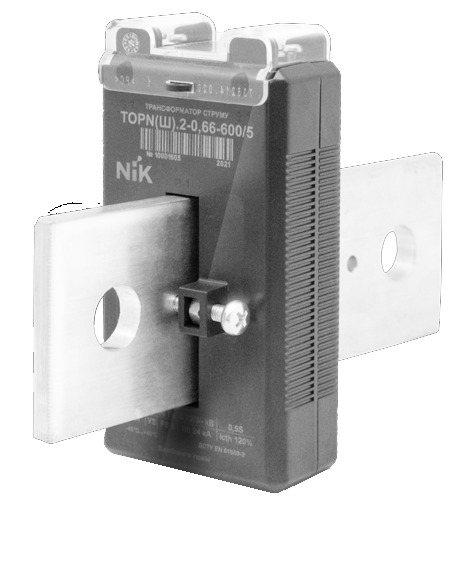

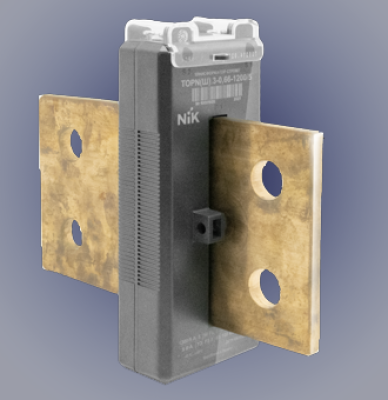

TOPN(Ш).3-0,66-(1200/5 1500/5 2000/5)-1 призначений для передачі сигналу вимірювальної інформації вимірювальних приладів та пристроїв в установках змінного струму.
Номінальна напруга | 0,66 кВ |
Найбільша робоча напруга | 0,72 кВ |
Рівень ізоляції | 3 кВ |
Номінальний первинний струм | 100 … 2000 А |
Номінальний вторинний струм | 5 А |
Номінальна частота | 50 Гц |
Номінальне навантаження (cosφ = 0,8) | 5 ВА |
Клас точності | 0,5 S |
Коефіцієнт безпеки приладів FS | 5 |
Термічний клас ізоляції | E |
Міжповірочний інтервал | 16 років |
Робочий діапазон температури | -45 … +40 °С |
Виконання | Маса без шини, без кріплень | Матеріал | Маса шини* | Розміри шини |
1000/5 | 430 г | Алюміній | 215 г | 180х60x8 мм |
1200/5 | 440 г | Мідь | 705 г | 180х60x8 мм |
1500/5 | 470 г | Мідь | 1215 г | 180х100x8 мм |
2000/5 | 520 г | Мідь | 1210 г | 180х100x10 мм |
