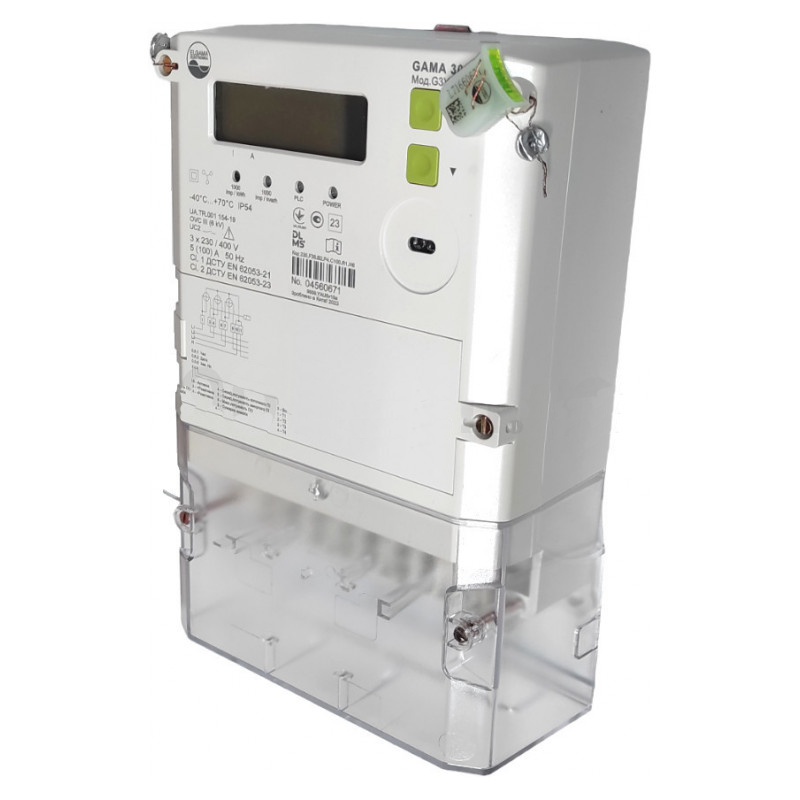

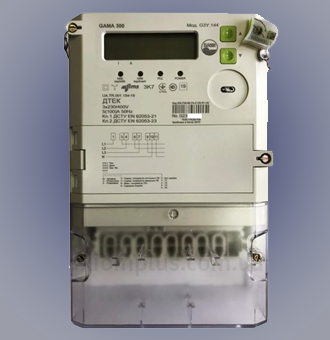

Лічильник електроенергії GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Виробник : Elgama

Кількість фаз :

3 | Трифазні
Кількість тарифів :

Багатотарифний
Максимальний струм, А :

100
Інтерфейси :

PLC-G3
Вимірювана енергія :

Активна (за модулем) |A|,реактивна R+,R-

Трифазний , багатотарифний, на максимальний струм 100А лічильник електроенергії GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 5(100)А клас 1.0, Elgama

Ціна6390,00 ₴

Ціна / кг:

Опис

Трифазний електронний лічильник електроенергії прямого вкючення GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6 5(100)А

Багато тарифний
облік активної електроенергії за модулем та реактивною енергією споживання та генерація
максимуми потужності
профілі (|A|, R+-,M, P)
реле відключення навантаження
PLC G3
РКІ

Електронний багатотарифний лічильник призначений для вимірювання електричної енергії в трьохфазних трьохпровідних та чотирьохпровідних мережах змінного струму.
Прилад обліку має однотарифний та багатотарифний варіант виконання.
Він може працювати у складі АСКОЕ з передачею даних через PLC G3
Конструкція лічильника дозволяє замінювати літієву батарею на місці встановлення лічильника, а внутрішнє реле забезпечує можливість при необхідності дистанційно відключати користувача.
Сфера застосування: побутові споживачі, промислові підприємства, великі споживачі електроенергії.

Номінальна напруга Un, В: 4-х провідне підключення 3х230/400

Вимірювання енергії: активна енергія за модулем А; реактивна енергія R+, R-

Додатково лічильник виконує такі функції:

реєструє максимальне значення потужності за добу, місяць
миттєві значення струму, напруги, частоти
формує профілі навантаження
фіксує та зберігає інформацію про події в журналі

Протокол інтерфейсу зв'язку:

оптичний зв'язок - DLMS, IEC 62056-21:2002

електричний зв'язок PLC G3

Технічні характеристики

Клас точності:
для активної енергії	1 (ДСТУ EN 62053-21)
для реактивної енергії	2 (ДСТУ EN 62053-23)
Номінальна величина напруги U_ном, В:	3 × 230/400
Діапазон робочої напруги, % U_ном:	-10... +10
Допустимі межі коливання напруги, % U_ном:	-20... +15
Базовий (максимальний) струм, A:
G3Y.144.230.F38.B2.P4.C100.V1.R1.H6	5(100)
G3Y.147.230.F38.B2.P4.C100.V1.H6	5(10)
Поріг чутливості, % I_б:	0.4 (0.02 А)
Номінальна частота, Гц:	50, ±1
Потужність, ВА:
у колах напруги	не більше 10 (1 Вт)
у колах струму (I = I_б)	не більше 0.05
Константа лічильника, імп/кВт·год:
G3Y.144.230.F38.B2.P4.C100.V1.R1.H6	1000
G3Y.147.230.F38.B2.P4.C100.V1.H6	10000
Внутрішній годинник (ДСТУ EN 62054-21):
похибка	< 0.5 с/24год, (T=23°C), 0.15 с/°C/24год
джерело резервного живлення	літієва батарея
безперервна робота тільки від резервного живлення	не менше 10 років
Функції тарифного модуля:
кількість тарифів	програмується (T1 … T4)
термін зберігання даних при відключеному живленні	не менше 20 років
Реле відключення навантаження (лише у G3Y.144.230.F38.B2.P4.C100.V1.R1.H6):
максимальний струм, що комутується. (I_max), А	100
максимальна потужність перемикання (1.15×U_nom×I_max), кВт	30
механічна міцність	5 × 10⁵
електрична міцність	1 × 10⁴
Інтерфейси:
оптичний зв'язок	IEC 62056-21, DLMS/COSEM
PLC	G3-PLC FCC G3-PLC CENELEC A
Клас захисту корпусу:	II (ДСТУ EN 62052-11)
Механічне середовище:	Клас M1
Електромагнітне середовище:	Клас E2
Ізоляція (ДСТУ IEC 60060-1):
змінна напруга, кВ	4 ( 50 Гц, 1 хв)
імпульсна напруга, кВ	6 (1.2/50 мс)
Чутливість магнітного поля:
вплив постійним магнітним полем, мТл	не більше 300
вплив електромагнітним ВЧ полем, В/м	не більше 30 (без навантаження) не більше 12 (з навантаженням)
Захист від пилу та води:	IP54
Діапазон температури:
робоча температура	- 40 … +70°C
гранична температура	- 40 … +75°C
температура зберігання	- 40 … +80°C
Діапазон вологості, %:	0 … 95
Вага, кг:	не більше 1.6

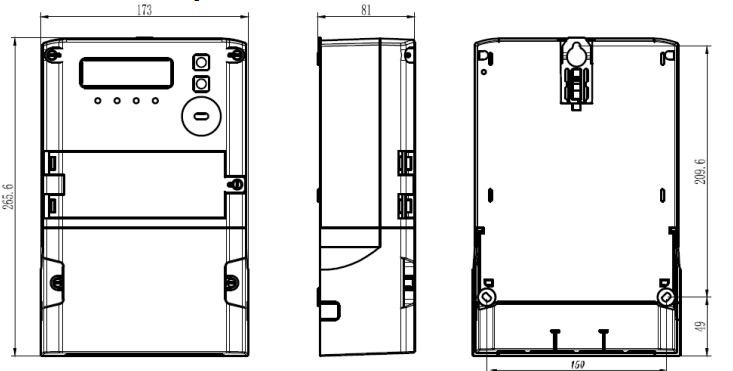

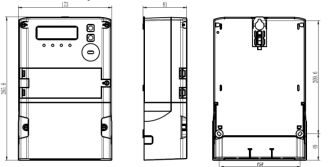

Габаритні розміри, мм:	275 × 170 × 85
Термін служби, років:	24
Міжповірочний інтервал, років:	10

Кодування модифікацій лічильника

G3Y.xxx.xxx.Fxx.Bx.Px.Cxxx.Vx.Rx.Hx.

xxx - номінальне значення струму, напруги, частоти
Fxx - додаткові програмовані функції
Bx - функції кнопки, що пломбується
Px - резервне джерело живлення
Cxxx - входи/виходи, пристрої зв'язку
Ax - додатковий пристрій зв'язку
Vx - поділ кіл струму та напруги
Rx - внутрішнє реле відключення
Hx - внутрішній PLC модем

G3x.	x	x	x	лічильник GAMA 300
Y				4 тарифи, РКІ, \|A\|
	1			Клас точності 1.0 (ДСТУ EN 62053-21:2015)
		4		3 вимірювальних елементи, чотирипровідний
				Співвідношення базового до максимального струму
			4	1:20 (пряме включення, базовий струм 5А)
			7	1:2 (трансформаторне включення, номінальний струм 5А)
